中國石油漠大輸油管道項目---循環充電電源系統
-
中國石油漠大中俄輸油管道項目，管道沿線沒市電，并且所處地區冬季溫度極低（最低可達-55℃），夏季溫度高（最高40℃），針對這種特殊情況，我威士金公司獨創設計出可以應用在極寒條件下的循環充電電源系統，滿足該項目實現無人值守，并為輸油管道沿線通信設備儀器儀表等設備提供電源保證的要求。獨立的“即插即用”的供電系統，既滿足用戶用電負荷要求之外，不需要用戶配套額外的軟硬件設備，具備與用戶的通信設備遠程通信功能，能夠?qū)崿F(xiàn)用戶提出的必要的遠程控制、監測等功能要求。前期，共有10套威士金循環充電電源系統應用于漠大中俄輸油管道沿線。
1.每套系統采用40尺標準集裝箱1個，另配地埋油罐1個。
2.箱體設置適宜當?shù)丨h(huán)境要求及建構筑物耐火等級要求的設施，箱體四周墻壁夾有保溫隔熱棉，發電機房，設備機房分開設置，發電機房設置發電機組，日用油箱等設備，設備機房設置機組配套電、儀、信設備及用戶設備。機房間安裝有可調節的電動進風百頁窗1扇和排風百頁窗3扇，設備間安裝有百頁窗1扇和排氣扇1臺。
3. 機房并排放置3臺TM22SP單相柴油發電機，機組功率：常用20KVA，16KW，備用22KVA，17.6KW，機組整機鋼結構底座，采用三菱S4S發動機，斯坦福電球，控制器為英國深海7320，具有RS485/422 和RS232 遠程通信接口，滿足遠程監控要求。另外為滿足在當?shù)囟緡篮臍夂驐l件下使用，機組采用靜音型機組，安裝有靜音罩空間加熱器，電球空間加熱器，發動機水套加熱器，市電充電器等�？刂破良訜崞�。整套柴油發電機適于長期運行，低維護，高可靠性和使用壽命長的特點。
4. 為了滿足3臺機組輪換工作需要，在箱體設備間另配備西電ATS自動轉換開關柜 3臺，ATS轉換開關選用法國進口溯高美開關，穩定可靠。

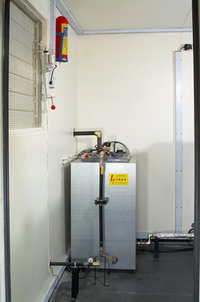

5. 機組日用油箱，容量為200L，配置有手動加油裝置，有油位顯示裝置，具有手動排污、排放裝置。油箱及其管路安裝有電伴熱加熱裝置和溫度傳感器，并設有備用加熱系統。
6. 雙油泵自動補油控制箱，通過監測安裝在油箱的高低液位傳感器信號，控制主用油泵地運行，實現地埋油罐對油箱的自動補油，當主用油泵故障時，及時的啟用備用油泵工作補油。
7. 直流電池柜，提供24V和48V直流電源輸出。滿足客戶通信、自控和陰極保護裝置用電需求。
8. 地埋油罐1個，容量2萬升，容量能夠滿足3臺機組連續運行半年以上，儲罐具有手動加油裝置，有油位顯示裝置，具有手動排污、排放裝置；系統配套柴油加熱裝置，保障儲罐及油路中燃油溫度滿足機組發動機的用油要求。
9. 交直流配電箱1個，交流部分加有浪涌保護，全部為施耐德開關。
10. 整個箱體內安裝了火災自動報警裝置及自動滅火裝置消防系統。
11. 智能監控通訊系統具備監測控制、自診斷及事件記錄功能。 |
